近日，湖南中煙常德卷煙廠卷包車間自主研發設計的“一種高速包裝機商標紙膠桶伸縮裝置”獲得國家知識產權局實用新型專利授權，該裝置有效解決了高速包裝機在補膠和保養過程中造成商標紙膠桶防護門易損壞的問題。

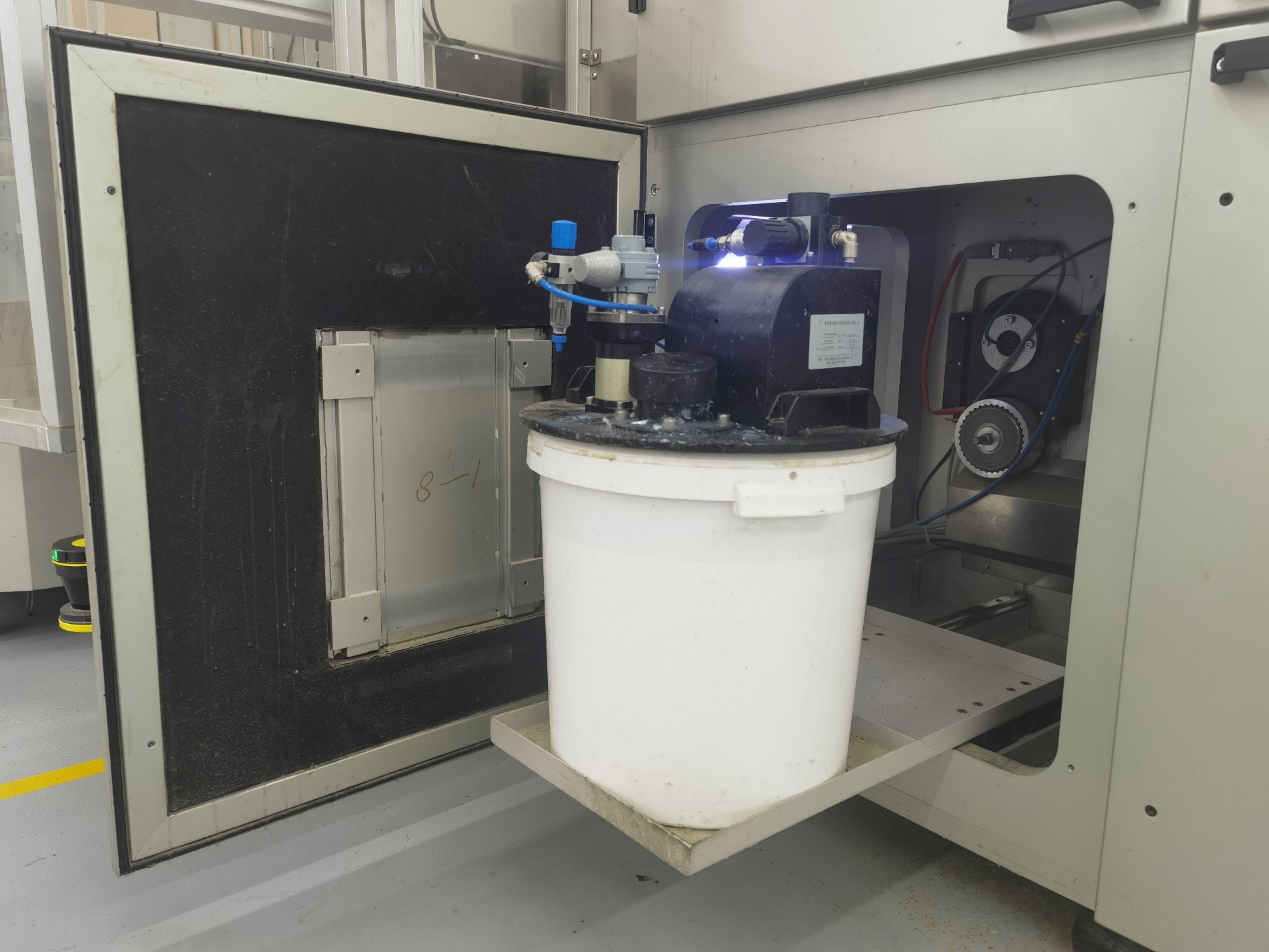

圖為高速包裝機商標紙膠桶伸縮裝置

此前，ZB416國產高速包裝機商標紙膠桶通過一塊L型不銹鋼板安置在設備后部的防護門內側，為滿足現場6S管理要求，商標紙膠桶置于柜體內部，當防護門開啟時，商標紙膠桶跟隨防護門移動至柜體外側，以便進行補膠工作。但合計重達50公斤的膠桶和膠泵等部件一同擱置在L型不銹鋼板上，并且與其剛性連接的防護門開啟時一直處于底部懸空狀態，經過長期開合使用后，容易出現變形垮塌，從而產生非必要的防護門更換費用。

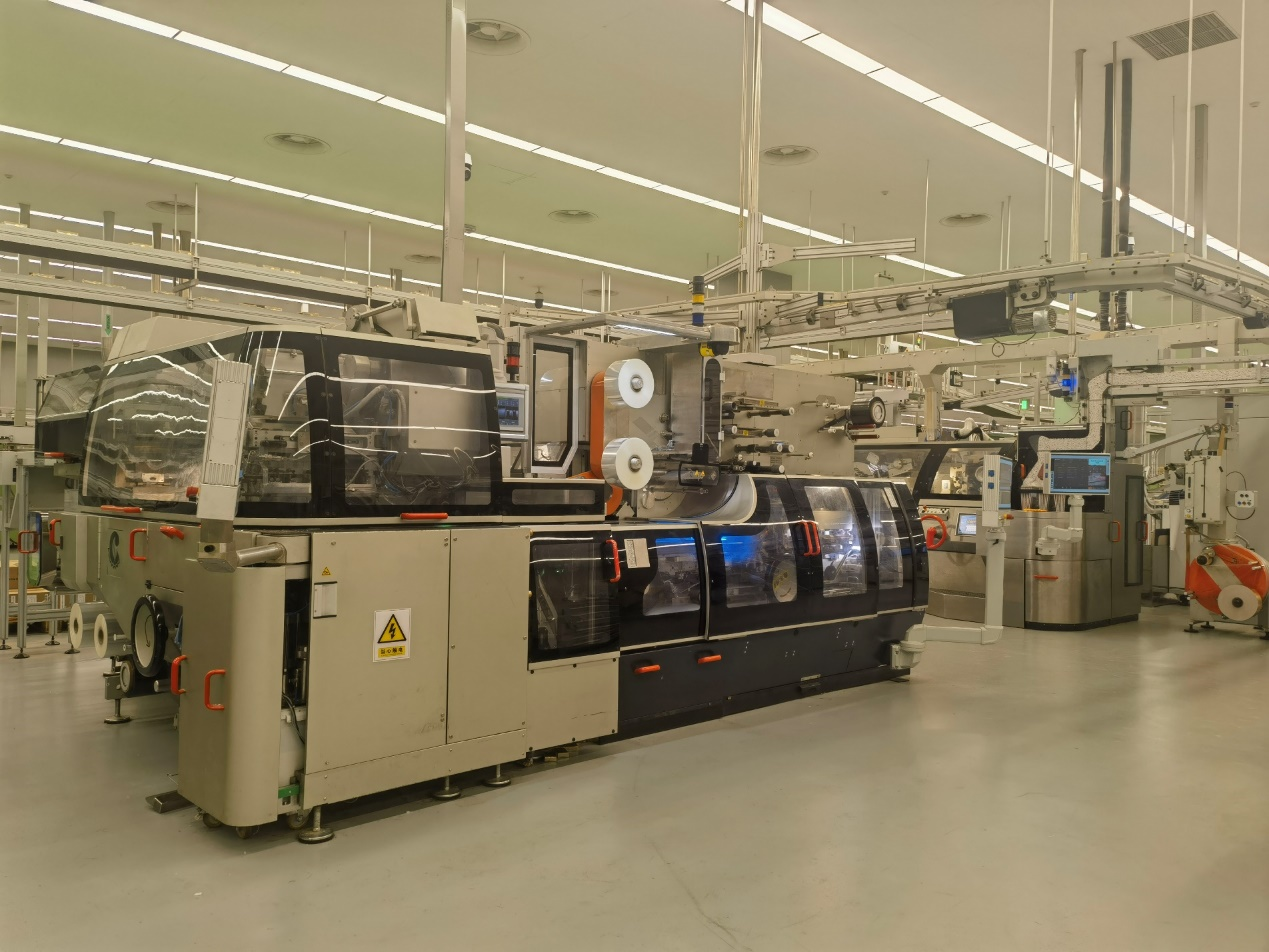

圖為采用該裝置的ZB416國產高速包裝機組

為了解決這一問題，常德卷煙廠卷包車間技術團隊借鑒機械滑動原理，創新研發了一種高速包裝機商標紙膠桶伸縮裝置。該裝置由滑軌、滑塊和滑板組成，其中滑軌采用截面慣性矩更大、抗彎性能更好的工字形截面，滑板底部設有平行于滑軌的加強筋。在原有商標紙膠桶柜體內部，將兩條滑軌平行設置并安裝在柜體的底板上，每條滑軌上設有兩個滑塊，滑板與每個滑塊固定連接，在滑板上安裝膠桶。商標紙膠桶通過滑動方式進行移動，在操作工補膠或保養時，僅需要將滑板從柜體內拉出，操作簡便，大大提高了操作工的工作效率，同時防護門內側未承載重物，可以有效避免防護門損壞。

據悉，常德卷煙廠將進一步聚焦生產過程中的難點痛點問題，堅持問題導向、目標導向、結果導向，不斷尋找制約產、質、耗提升的短板，以技術創新激發企業高質量發展新動能。
