在煙草專賣零售許可證實地核查工作中，由于缺乏統一的繪圖標準，現場勘驗圖紙常出現標識不清、要素不全等問題，諸如貨架、柜臺等設施均以簡單方框表示，導致申請人難以辨認，影響核查效率。

針對這一長期困擾基層的難題，遼寧省沈陽市煙草專賣局“沈北智匯”QC小組立足實際，歷經近一年的持續攻關與迭代優化，成功研制出“實地勘驗標準化繪圖工具”，有效實現了繪圖工作從“憑經驗”到“循標準”的轉變。

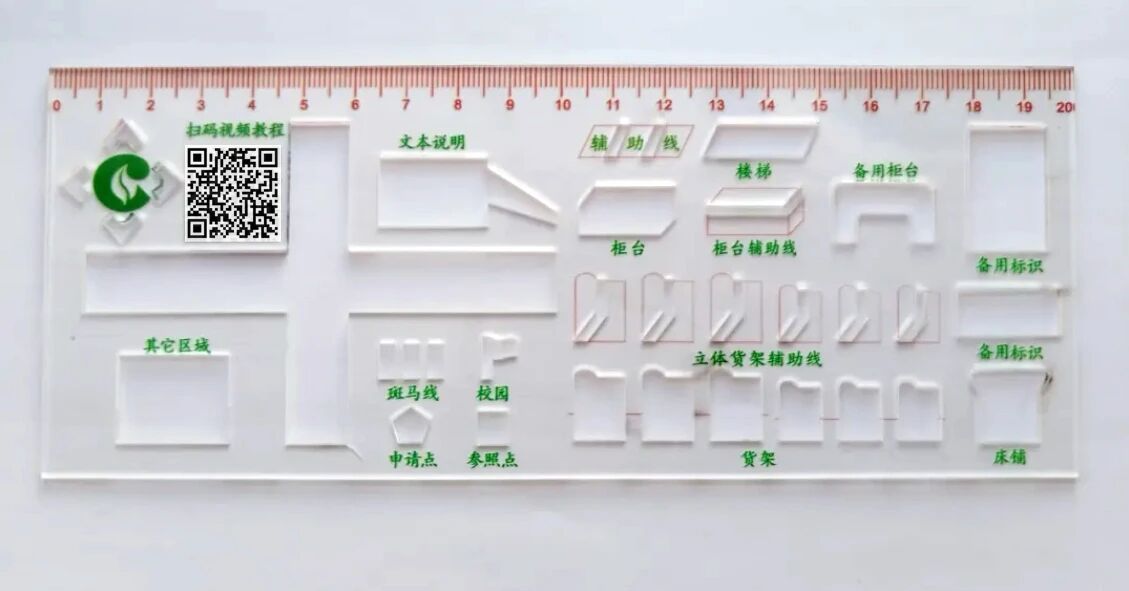

實地勘驗標準化繪圖工具。張悅萍攝

截至目前，來自青海、內蒙古、山西、西藏等23個省（區、市）的61家單位已發函引進該成果。

成果引進應用指南

“沈北智匯”QC小組成員在遼寧煙草商業系統第十二屆QC成果發布會上介紹項目成果。朱海軍攝

“實地勘驗標準化繪圖工具”是一款針對煙草專賣零售許可證實地勘驗繪圖痛點研發的手工繪圖輔助工具，具備“標準化、低成本、易推廣”的顯著優勢，助力基層專賣人員高效完成實地勘驗繪圖工作。該工具具備多種常用圖形鏤空模板，便于現場快速繪制清晰規范的勘驗圖紙，可顯著降低繪圖難度、減少耗時，真正實現無硬件設備依賴、無系統對接負擔。工具表面附操作視頻二維碼，極大降低使用門檻。研發團隊準備了少量樣品，可無償提供給引進該成果的兄弟單位學習參考，同時提供完整的制作圖文、尺寸版圖和操作說明，引進單位可在本地圖文店制作，每套成本僅十幾元。

繪圖難題：從“質疑”到“課題”

“這畫的是我的店？貨架、柜臺、倉庫全是長方形，連柜臺都沒標出來，怎么證明是實地核查過的？”2023年秋，沈陽市沈北新區煙草專賣局市場監管員朱海軍，在一次煙草專賣零售許可證新辦實地核查現場，被申請人王大姐問得啞口無言。他手里的勘驗圖上，申請點、參照點、貨架、倉庫全用簡單的長方形、正方形代替，連最關鍵的柜臺位置都淹沒在“方盒子”里——這不是個例，而是一線監管人員繪圖的常態。

作為從事市場監管工作8年的“老兵”，朱海軍深知其中的無奈：《煙草專賣許可證管理辦法實施細則》要求，勘驗圖需標注經營地址、店鋪布局、參照點等關鍵信息，但行業從未明確圖形標準。大家只能憑經驗手繪——有人用長方形表示貨架，有人畫成梯形，柜臺有時和貨架形狀一樣，倉庫常被畫成“小方塊”。小組后期統計發現，2021~2024年轄區內勘驗圖返工率超24%，單次繪圖平均耗時近7分鐘，甚至有申請人拿著不同人員繪制的圖紙問“是不是查錯地方了”，讓監管人員感到既委屈又無奈。

“那次王大姐非要跟著我們重新核查，說‘圖紙畫得含糊，怕后續出問題’?！敝旌＼娀氐絾挝?#xff0c;拿著被質疑的圖紙與一線同事共同商議，決定以“現場勘驗繪圖標準不一”的問題為QC課題切入點，為執法工作建立統一的實操標準。

破局之路：從“湊合畫”到“有模板”

第一次小組會，大家把收集的30多張手繪圖紙鋪在桌上。看著五花八門的圖形，爭論不休。有小組成員提議：“開發個手機繪圖App，選圖形、標尺寸一鍵搞定！”但該建議很快被否決——開發App只是第一步，真要推行還得配套專用手機或平板，并實現數據對接，需要較高的成本。有人提出“可以統一手繪標準，搞個培訓班”，可大家跑現場的時間不固定，培訓難以落地，更怕“今天記住明天忘”。

爭論到傍晚，朱海軍想起兒子常用的美工模板尺：“咱們市管員天天揣著工作包跑市場，能不能做個類似的小工具，把常用圖形刻上去，直接描摹？”這話瞬間點醒了眾人。小組組長王迪拍板：“就走‘模板路線’！咱們一線人用的工具，就得輕便、好懂，拿起來就能用?！?/p>

小組成員在征求零售戶意見建議。朱海軍攝

確定方向后，小組迅速展開調研。朱海軍帶著兒子的美工模板尺，實地走訪了三家便利店，發現模板中的圓形、三角形雖可清晰區分“申請點”與“參照點”，但仍缺乏專賣零售場景特有的柜臺、貨架等圖形元素?！拔覀兒尾粸閷Ｙu勘驗的核心要素也設計一套統一的圖形標準？”小組成員宋如意提出，可以借鑒建筑圖紙中門窗、樓梯的標準化圖例思路。

團隊立刻行動，在隨后兩個月的實地核查中，系統記錄了繪圖中出現的高頻要素，包括貨架、柜臺、申請點、參照點、道路及斑馬線等。他們還收集了近半年的147份勘驗圖紙，統計出“貨架、柜臺、申請點出現頻率100%，倉庫、樓梯超70%”的規律，最終確定10類必須納入模板的核心圖形。

試用優化：從“半成品”到“第三代”

2023年10月，小組制作出硬紙板圖形模板，涵蓋圓柱形貨架、長方體柜臺等基礎要素。首次使用后，市管員反饋其顯著提升了繪圖規范性與便捷性，但紙材局限性很快凸顯：耐用性差易卷邊、尺寸不統一致圖形擁擠、不便攜帶，實用效果受限。

“不能讓‘半成品’耽誤工作！”小組成員張宇健牽頭，利用午休時間到市場上比對材質，排除強度低的塑料板與厚重的PVC板后，選定透光輕便、耐磨損且描摹清晰的亞克力板。

小組成員研討工具設計方案。王迪攝

在第一代工具的基礎上，通過不斷試用與改進，到了第三代工具研發階段，小組把“實用性強、操作便捷”作為核心目標，重點解決尺寸和厚度的適配問題。

為了找到更適配實地核查工作的工具尺寸，小組成員拿著不同尺寸的亞克力板樣板，邀請同事實地試用并收集反饋，最終確定的200mm×80mm規格既確保所有要素清晰排布，又便于攜帶與存取，可與核查記錄表配合使用。

結合一線3mm筆尖中性筆實測，排除笨重的5mm與易影響繪線的3mm板材，1.8mm亞克力板因操作輕便、繪線清晰被采納。

解決了尺寸和厚度的問題，小組還在第三代工具上做了不少細節優化：新增二維碼視頻教程，助力快速上手；提升圖形辨識度，如中小學和幼兒園增加旗幟圖標，申請點、參照點附加文字標注，樓梯搭配臺階線條，全面提升圖紙辨識度和申請人理解度。

2024年3月，第三代工具在沈北新區局試點應用。朱海軍帶著它再次來到王大姐的便利店核查，當他借助新工具精準繪出柜臺、樓梯及周邊街道情況時，王大姐稱贊：“圖紙清晰直觀，比照片還容易看明白，執法工作越來越細致了！”

落地推廣：從試點應用到多方共享

2024年10月，經過進一步優化的第四代工具（在第三代基礎上增加更多圖形及圖形文字標注）在沈陽市局各區縣單位全面推廣應用。

該工具顯著提升了一線監管人員的工作效率：單次繪圖時間從近7分鐘壓縮到4分鐘以內，返工率從24%降至8.9%。在法庫縣某大型超市實地核查中，市管員用工具清晰繪制出800平方米店鋪的布局圖，準確標注柜臺、倉庫、辦公室位置及周邊持證戶、學校。申請人當場對繪圖表示肯定：“之前陪朋友辦過許可證，光圖紙就改了兩次，這次自己申請，看你們用這個工具繪圖，申請點、參照點、店鋪布局一目了然，細節做得特別到位，我們老百姓心里更踏實了！”

2025年3月，該課題成果獲遼寧煙草商業第十二屆QC成果發布會一等獎，得到了評委專家的一致認可。

同年8月，“沈北智匯”QC小組帶著這款工具，來到第十二期“胖頭魚真選”公益分享會，通過直觀的線上講解與實操繪圖，讓更多兄弟單位深入了解這款解決基層難題的創新工具。

從一張引發質疑的“方盒子”圖紙，到如今多家單位引進應用的標準化工具，“實地勘驗標準化繪圖工具”的研發與推廣，是“沈北智匯”QC小組堅持問題導向、聚焦基層需求的生動實踐。
