問題描述：

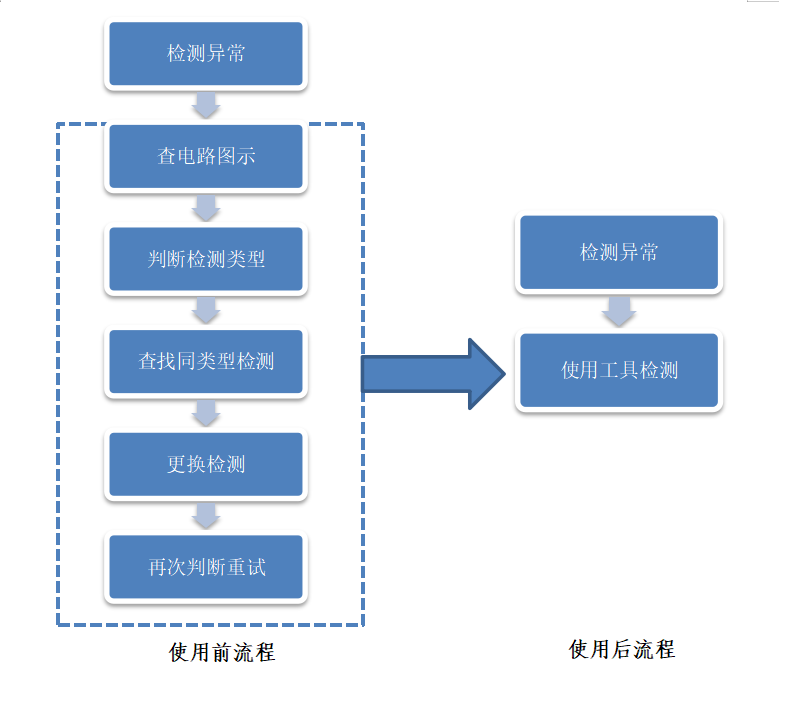

山東中煙工業有限責任公司濟南卷煙廠卷包車間成品庫現有光電開關數量397個，設備維護使用過程中經常發生檢測“虛通”“虛斷”現象，導致光電開關向控制器發出錯誤信號，影響生產流程?，F(xiàn)設備維護流程圖如下：

即使有較豐富的經驗，也通常無法直接快速判斷光電檢測狀態。由于故障不能及時發現，多個光電開關會發生連帶反應，影響設備運行效率，嚴重的將導致入庫生產停機和出庫發貨停滯。

解決方案：

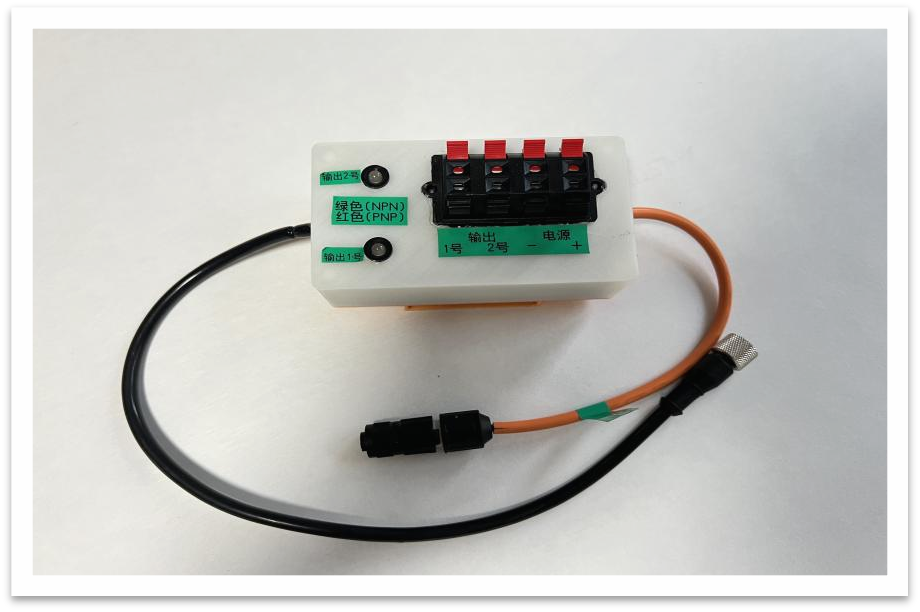

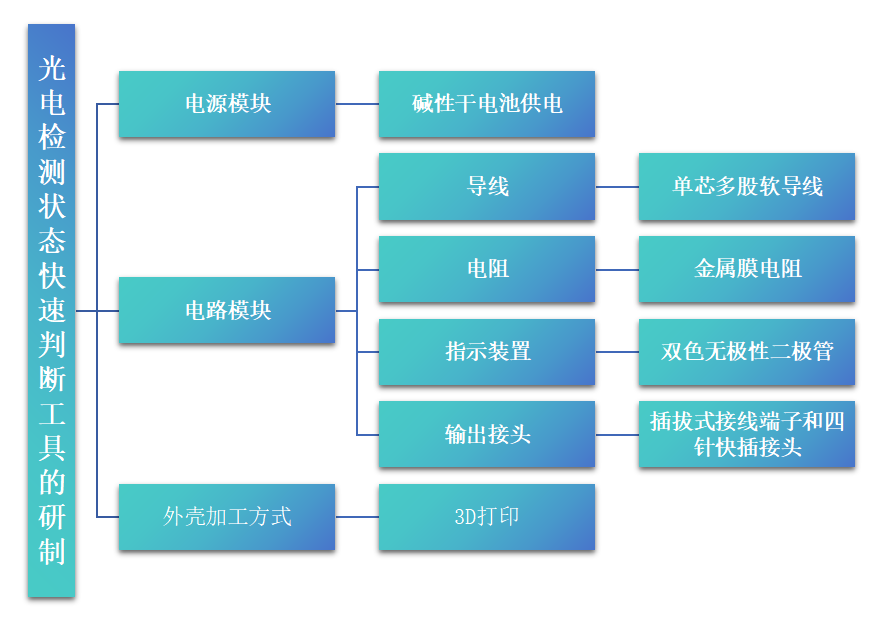

采用邏輯電路型光電開關狀態檢測系統，設計一種簡單的判斷電路，利用雙色無極二極管特性判斷光電開關狀態及屬性，并設計了3D打印模塊化外殼，集合多種類型光電開關在同一電路板上，方便安裝調整。最終細化方案如下：

實施效果：

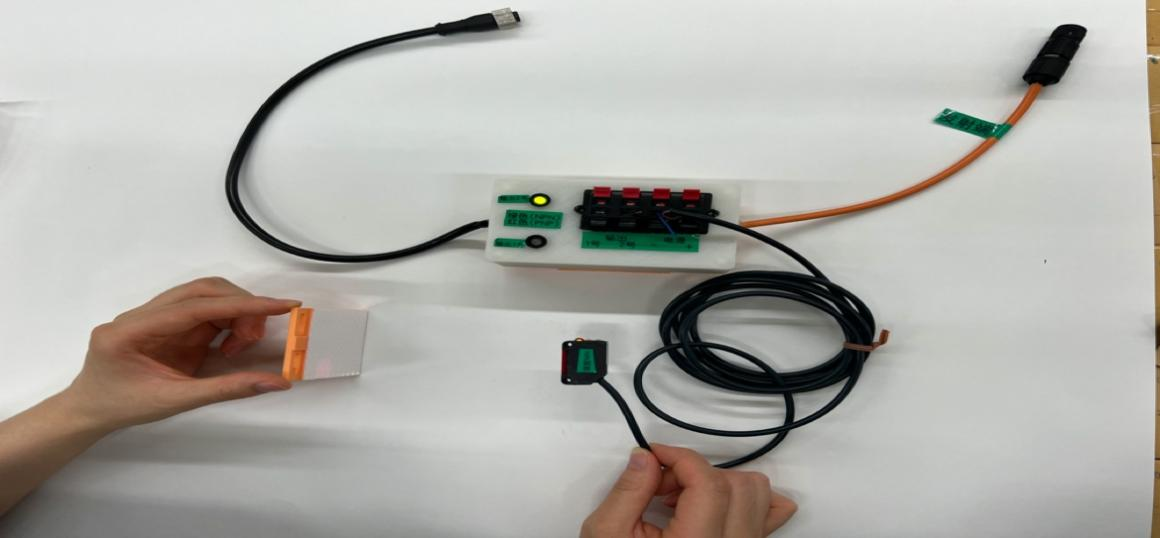

經過測試，在連續5周時間內，使用檢測工具判斷各種設備光電檢測狀態的平均時長為42.68秒，小于60秒，且準確率為100%。本工具的研制使判斷光電檢測狀態效率提升798%，降低了勞動強度，保障了成品入庫和出庫正常運行。
