問題描述：

山東中煙工業有限責任公司濟南卷煙廠制絲車間根據維保要求，需要定期拆卸SQ344A切絲機排鏈輥輪軸，完成更換軸承的工作。受限于輥輪軸安裝空間狹小并有遮擋，只能將銅棒以一定的傾斜角度抵住軸端面，通過不斷錘擊將輥輪軸頂出，整個過程費時費力。

拆卸過程中，敲擊銅棒的力線與輥輪軸軸線存在一定夾角，會產生垂直于輥輪軸軸線的分力。此分力一方面大大降低了力的傳輸效率，另一方面迫使輥輪軸擠壓安裝面造成設備損傷。同時，斜向敲擊銅棒還易發生打滑、砸傷等情況，對人員和設備安全造成不利影響。

改進方法：

設計SQ344切絲機輥輪軸專用拆卸工具。拆卸工具主要由螺旋副傳動機構、推力軸承、筒身、端蓋、方向保持機構及連接螺桿組成。使用時，連接螺桿將輥輪軸與螺旋副傳動機構固定，筒身及端蓋起支撐作用，擰動螺母使螺桿產生相對位移，將輥輪軸拉拔出安裝位置。

由于螺母與端蓋接觸屬于面面接觸，摩擦力較大，螺母回轉時會消耗掉大量有用功，影響裝置省力操作；接觸面面積較小，應力較為集中，端蓋易發生變形。因此，設計中引入推力軸承，設置在端蓋與螺母之間，通過軸承壓蓋和擋圈固定在端蓋上。螺母回轉時，帶動推力軸承周向轉動有效減小摩擦力影響，同時推力軸承可以承受較大的軸向力。

實施效果：

實現SQ344切絲機排鏈輥輪軸軸承快速更換，有效降低人員勞動強度的同時提升了人員和設備安全性。

更換專用工具實物圖。

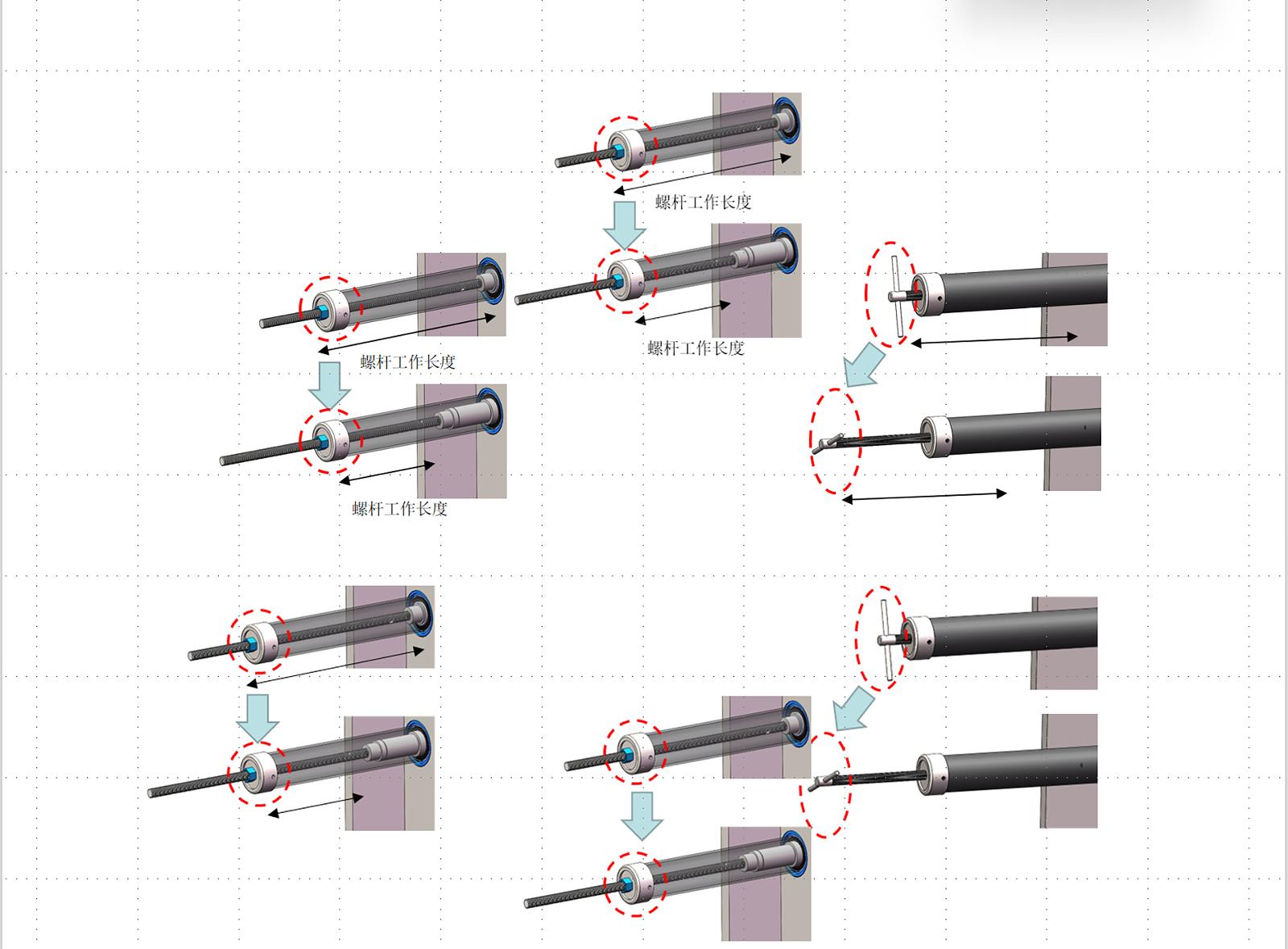

作業流程圖。

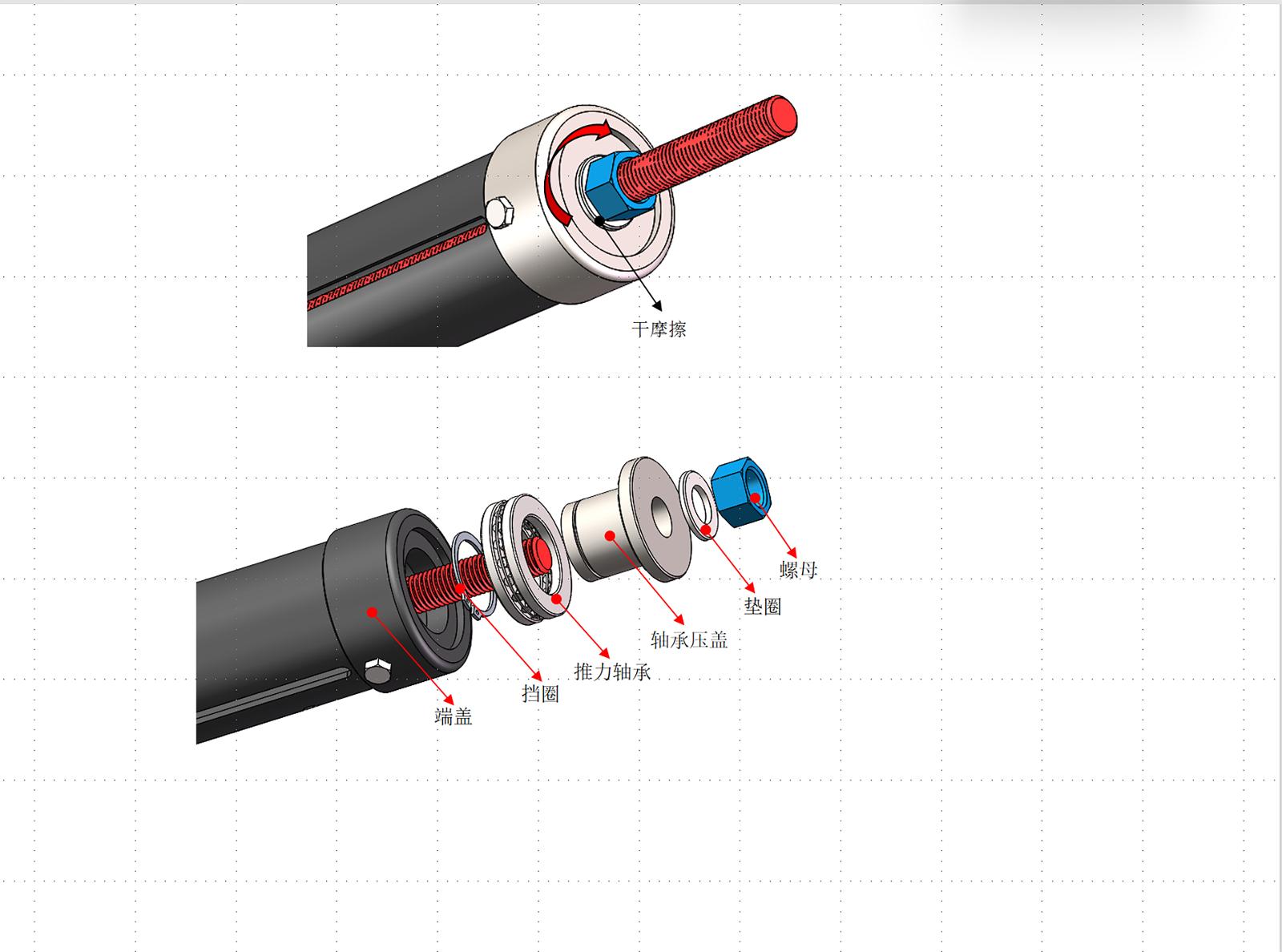

更換工具內部結構圖。
