接裝紙位置控制精度穩定在0.1mm以內，接裝紙外觀質量投訴降至0起……在湖南中煙工業有限責任公司長沙卷煙廠卷包車間，他們自主研發的國產中速卷煙機接裝紙高精度自動校正裝置落地應用后，顯著提升了卷煙外觀質量與設備運行效率。

卷煙機接裝紙位置的“微小偏差”，一直是影響卷煙外觀質量精美度提升的難題。在國產中速卷煙機運行過程中，傳統手動調節方式效率不高、精度稍遜，偏差控制始終難以突破0.5mm的閾值。如何攻克這一難題？2024年4月，長沙卷煙廠將攻關任務交給了卷包車間電氣技術QC小組。

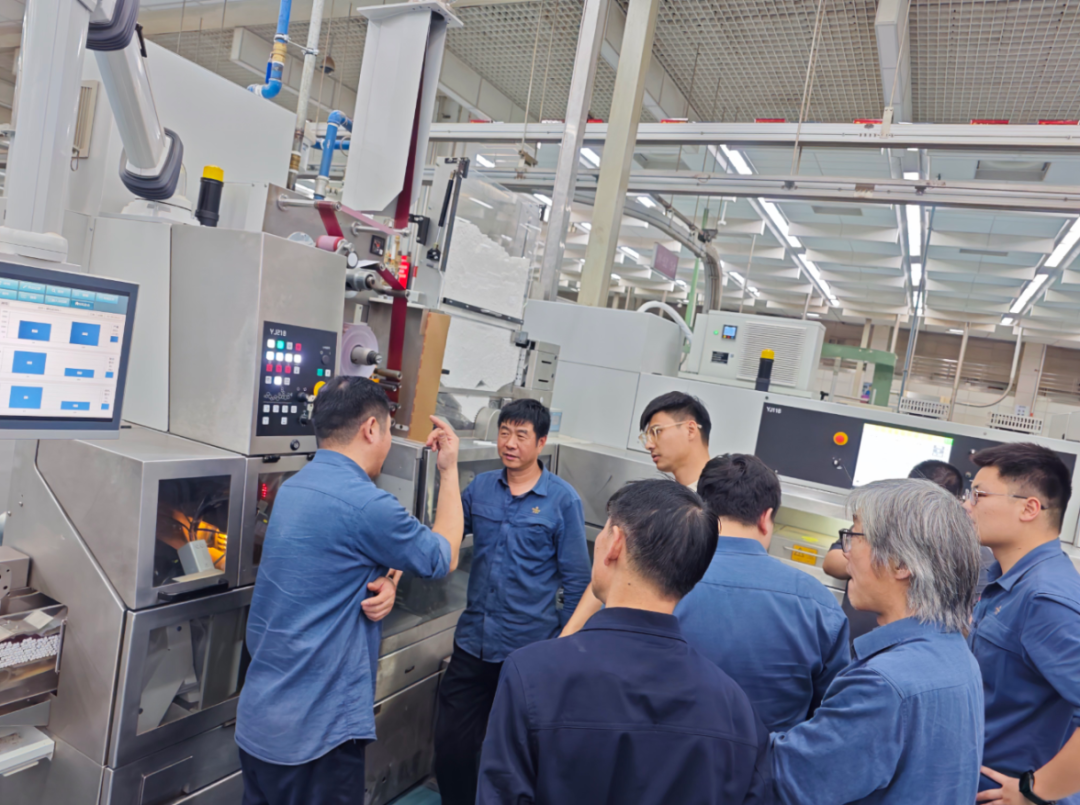

小組成員在現場“頭腦風暴”，尋找最佳解決方案。

小組成員曾嘗試調整導紙塊寬度、更換導紙輥軸承等改進措施，但效果甚微，甚至出現接裝紙起皺、斷紙等新問題。

高速機的自動校正裝置精度高，但有技術保密要求無法直接使用，且設備結構存在差異——中速機安裝空間僅為高速機的60%，傳動機構設計也不同，高速機的“大塊頭”部件根本無法適配。更棘手的是，中速機生產速度達7000支/分鐘，要求糾偏系統在0.8秒內完成檢測與調節。

“這相當于在高鐵上穿針引線，既要快又要準。”QC小組組長張翔形象地解釋道，面對雙重挑戰，他們決定走自主創新之路。

小組成員系統梳理現有問題，廣泛搜集學習國內外行業案例、專利文獻及技術方案，開展生產流程全鏈條分析，最終明確了“實現接裝紙位置實時監測與自動校正”這一攻關方向，并正式立項研制高精度自動校正裝置。

按照“高精度、全自動、易推廣”的技術要求，小組成員構建出一套“監測—驅動—控制—交互”四位一體的系統性解決方案，即以高精度檢測器為“眼”、伺服電機驅動裝置為“手”、PID算法控制模塊為“腦”、可視化操作界面為“橋”的系統架構。

小組成員在現場調試系統。

自動校正裝置如何能實現精確檢測？伺服控制技術糾偏動作的精準定位是攻關過程中最大的難點。

小組成員借鑒超聲波在醫療領域的精準探測原理，最終選定BKS+3/FIU超聲波檢測器。為驗證其穩定性，團隊在車間連續開展了72小時監測，記錄下120組數據，證實該傳感器能捕捉0.01mm的細微位移，相當于頭發絲直徑的1/5。同時，他們創新設計雙輥式糾偏機構，采用雷賽ACM2伺服電機驅動，配合高精度編碼器實現了0.023mm級定位。

新裝置通過激光位移傳感器實時采集接裝紙位置數據，經自主研發的PID閉環控制算法快速計算調節量，驅動伺服電機完成微米級精度糾偏，同步實現參數設置、狀態監控及故障報警的可視化操作。

通過超過300次的模擬測試與生產線實際驗證，團隊最終成功將接裝紙位置控制精度穩定在0.1mm以內，相比原標準提升80%，真正實現了微米級自動糾偏，圓滿完成技術攻關目標任務。

小組成員在查看裝置運行狀態。

技術創新的價值最終要通過實際效益來檢驗。該自動校正裝置投入使用后，接裝紙外觀質量缺陷率下降72%，每年節約成本20余萬元。同時，操作人員的調節頻次由每班15次減少至1次，勞動強度大幅降低，實現了提質、增效、降本的多重收益。

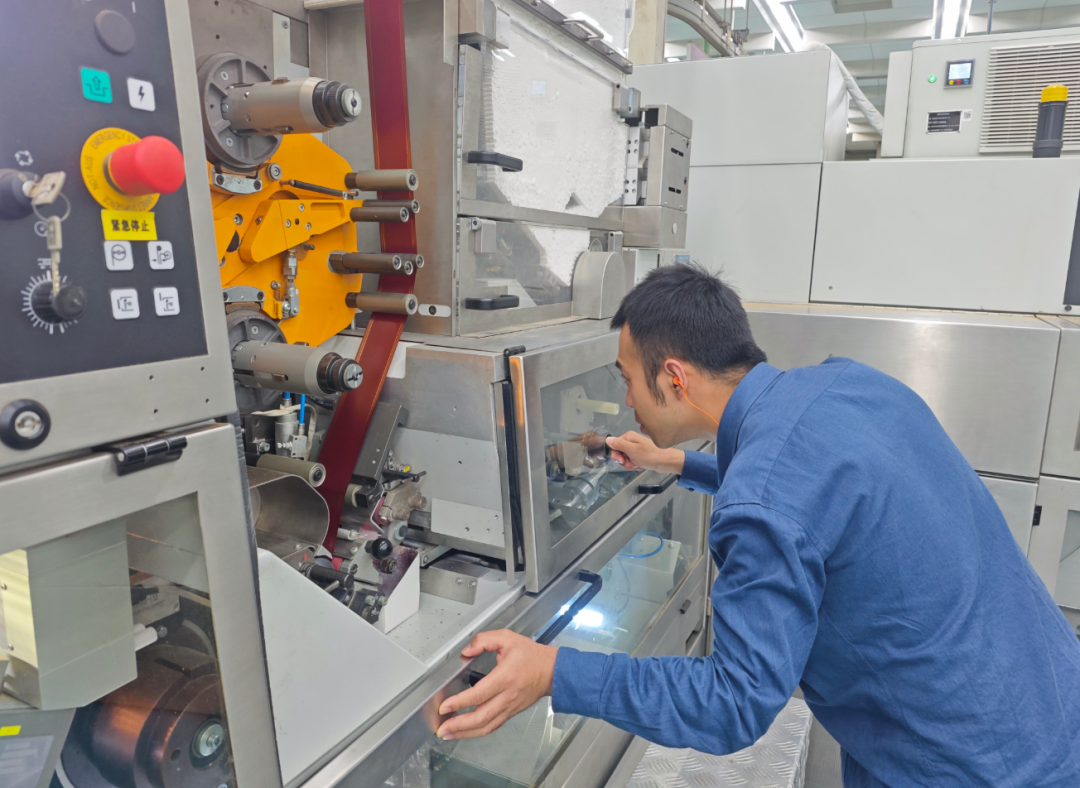

裝置應用后，接裝紙外觀質量缺陷率大幅下降。圖為操作工查看煙支質量。

為進一步推動成果轉化與標準化應用，小組成員總結提煉經驗，編制了“接裝紙自動校正裝置操作規范”等三項標準文件。

目前，相關成果已獲實用新型專利，并在廈門、保定等地4家卷煙廠推廣應用。這種“毫米級”的較真精神，也詮釋了新時代產業工人的創新?lián)?dāng)。
