問題描述

儲柜類設備作為生產工藝中重要的工序中轉環節裝備，其行車運行的穩定性決定了布料均勻性和生產連續性。卷煙生產中用到的行車數量多、重量大，導致行車的定期維修項目較多且費時費力，尤其是在更換導軌輪、軸承、轉軸等零件的過程中。

傳統的維修方式是通過多人用撬棍翹起行車，并在行車與導軌之間墊上木塊，通過木塊支撐行車的重量后進行檢修作業，不僅費時費力還存在安全隱患，不能滿足設備保障要求。

改進方法

采用懸臂結構和機械千斤頂?shù)姆桨?#xff0c;研制行車維修專用工具（如圖①）。充分利用儲柜行車導軌作為受力支撐點，設計可調節的懸臂結構適應不同行車尺寸；采用機械式千斤頂?shù)穆菁y傳動結構，實現行車升降和位置保持的功能。使用時，可快速實現工具定位安裝，通過旋轉螺紋桿實現行車頂起操作，方便維修人員單人檢修作業（如圖②）。

實施效果

該專用工具的使用，極大降低了行車檢修過程員工勞動強度，提高了工作效率，提升了設備保障能力和維修作業安全性。

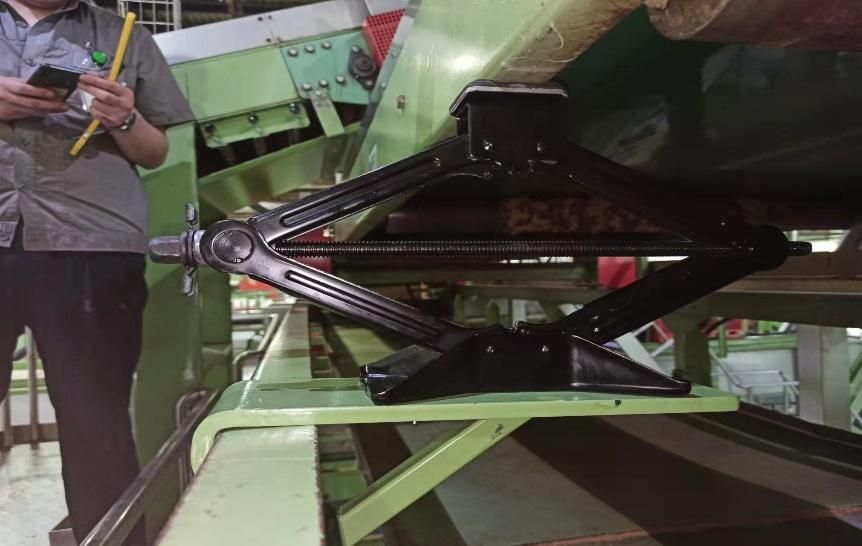

圖①

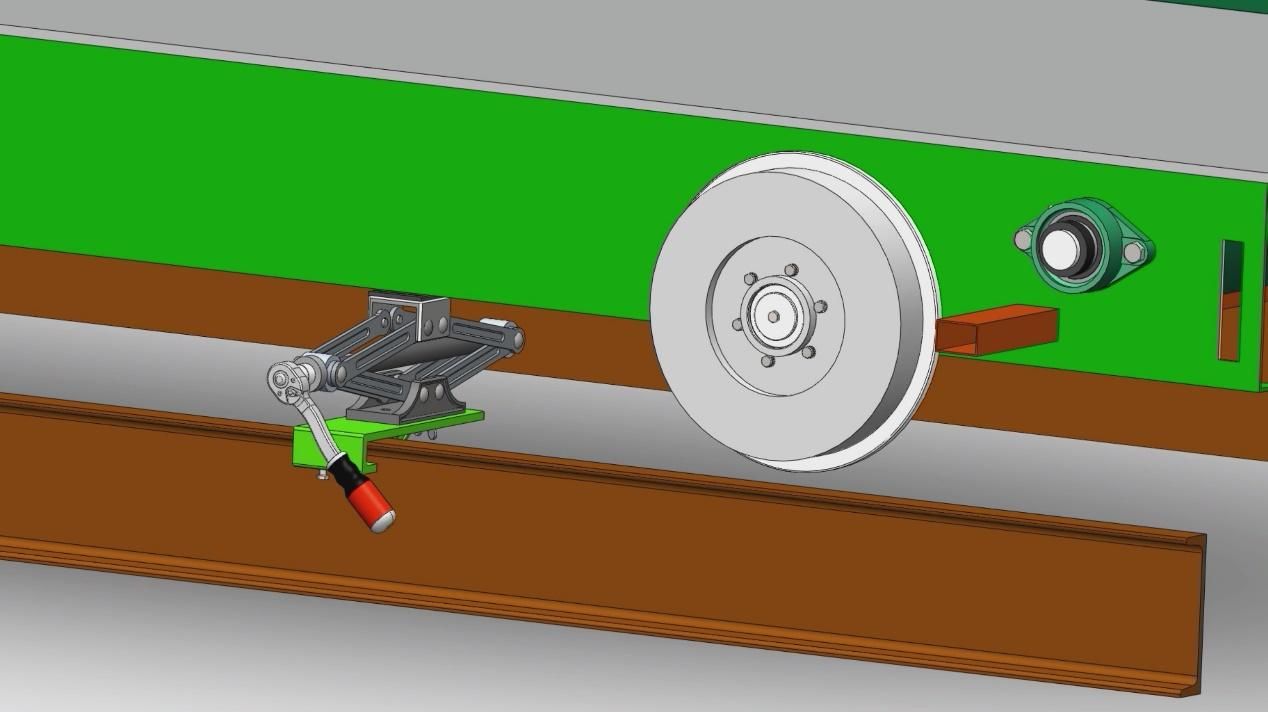

圖②
